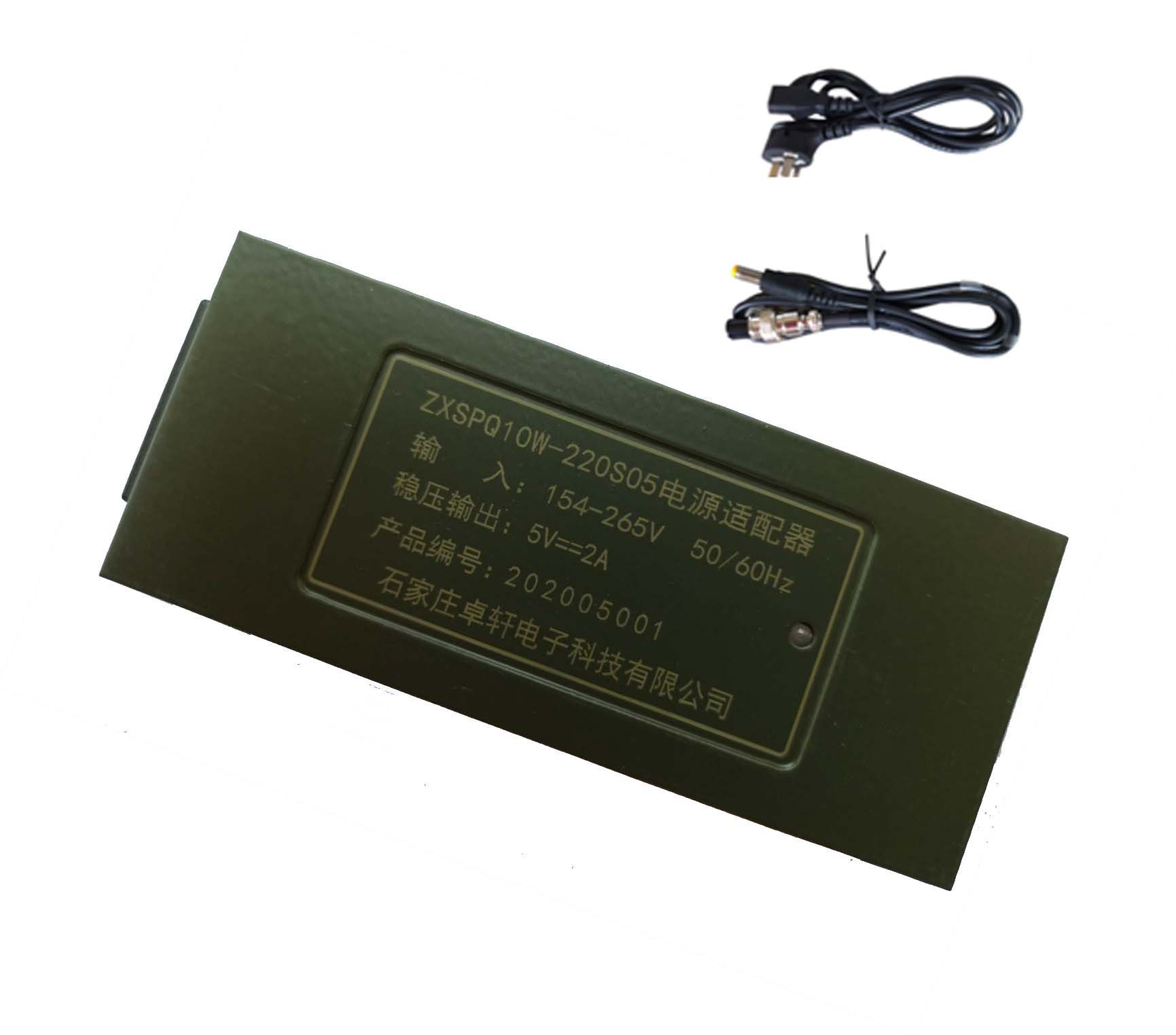

军用电源适配器10-150W

在线咨询全国热线
189-0339-0754

典型性能：宽压输入、单路输出，输入频率范围47Hz-440Hz，输出低纹波噪声、高稳压精度、长期短路保护自恢复、使用效率高，高隔离耐压ZXSPQ-型军品级电源适配器，具有防雨耐腐蚀能力强的特点，工作环境温度可达到-40℃到+55℃之间，可适应严酷的自然条件
主要适用于车载电池盒、指挥机、车载用户机等设备供电，具有输入电压宽，体积小、效率高等特点。

1、输入特性
1.1输入电压
额定电压：100~240Vac
调整范围：90-264Vac
   1.2输入频率
额定频率：50/60Hz.
调整频率：47-63Hz
   1.3输入电流
      当输入交流电压为额定值的下限电压负载满载时,更大输入交流电流3A.
   1.4浪涌电流
当输出为额定负载,环境温度为25℃,输入240Vac冷态起机时的更大浪涌电流小于60A.
   1.5 AC漏电流
当输入电压240Vac时,更大漏电流为0.25mA.

3、输出特性

2.1输出功率

电压 Voltage	最小负载 Min. Load	额定负载 Rated. Load	峰值功率 Peak	输出功率 Output power
24Vdc	0.00A	6.25.0A	170W	150W

2.2负载特性,调整率

电压 Voltage	最小负载 Min. Load	额定负载 Rated. Load	线性调整 Line Regulation	负载调整 Load Regulation
24Vdc	0.00A	6.25.0A	±1%	±5%

2.3纹波和噪音
   测试条件:在额定电压及额定负载条件下,使用示波器带宽为20MHz连接到充电器的输出端,同时输出端并联一个47uF的电解电容和一个0.1uF的瓷片电容.
+24Vdc                 120mV p-p
2.4启动延迟时间
   当输入115Vac和输出更大负载时,更大启动时间为3S.
2.5上升时间
   当输入115Vac和输出更大负载时更大时间为40 mS.
2.6保持时间
   当输入115Vac 和输出更大负载时,最小保持时间为5 mS .
2.7效率/Efficiency:
      当115/230Vac输入电压时，1/4，1/2，3/4和满载计算平均效率，最小80%
3、保护功能
3.1短路测试
该电源供给器在短路解除时能正常工作恢复.
3.2过流保护
过流故障排除后,电源将自动恢复正常工作。
3.3过压保护
当输出电压超过额定电压的120%~170%时,电源将保护,故障排除后能恢复正常工作.
4、环境要求
4.1 工作温度
-40℃-70℃,满载,正常工作.
4.2 储藏温度:-55℃ to 105℃
4.3工作湿度
5%(0℃)~90%(40℃),72小时,满载,正常工作.
重量：≤0.55kg
    防雨和防烟雾：本机具有防雨和防烟雾腐蚀的能力
    振动冲击：符合军标（GJB367A2001）有关要求
    安全性：交流输入端对地（机壳）绝缘电阻大于80MΩ，并能承受试验电压1500V（有效值）一分钟无飞弧，不击穿。
    可靠性：MTBF≥50000小时
    运输要求：在运输过程中，能耐受三级公路上车辆的振动。
5、 结构参数:
5.1 外壳:
外壳尺寸:127mm×62mm×31mm
